設備介紹:
駿創鐳射®紫外鐳射打標機是使用 355nm 紫外鐳射器開發的。紫外光具有極小的聚焦點，大大減少了材料的機械變形，並且在加工過程中的熱影響很小。它使用半導體鐳射泵浦，並在光諧振腔內進行三倍頻，以輸出 355nm 波長的雷射器，具有很高的電光轉換效率。光束品質為 TEM00 模式。精度為 <5μRad。最高速度達到 1200MM/S。

本設備採用駿創獨家研發的®鐳射波段攔截模組，對交直流電源中的諧波和不穩定波段進行攔截和濾除。它輸入和調整穩定的電流波段，以保持鐳射打標機的穩定性。通過君創鐳射®獨家的技術增強和調整，該設備提供了比傳統鐳射打標機更穩定、更耐用的性能。駿創®工業鐳射打標機按工業生產標準製造，可24小時不間斷連續運行。激光功率波動<2%，功耗穩定，激光運動跟蹤軌跡誤差≤110us，重複定位精度<5μRad。工作溫度限制為 -5°C 至 +60°C。

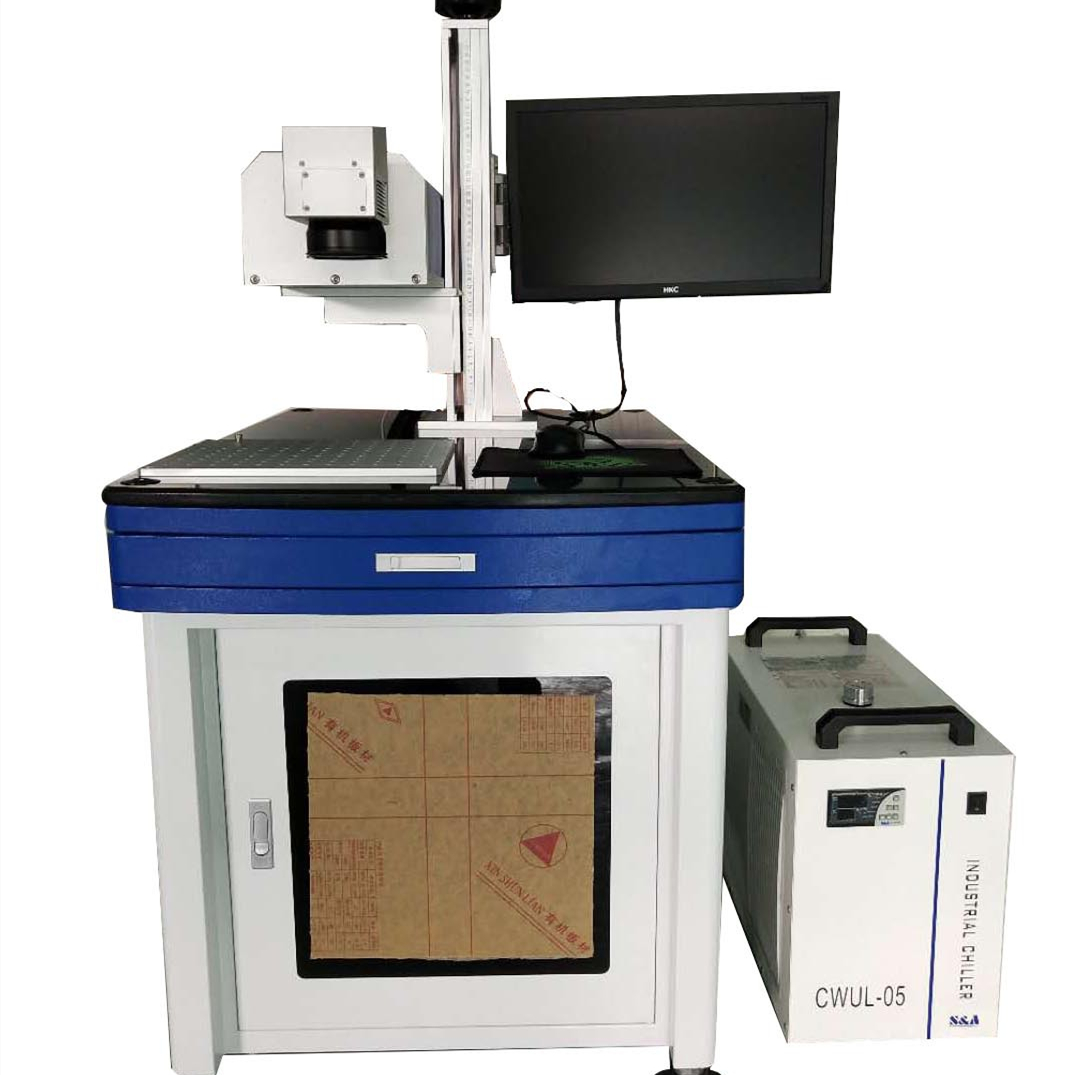

駿創 3W 工業紫外鐳射打標機由駿創聯合研發的 3W 工業高能紫外鐳射器、高速掃描振鏡系統、專業打標控制系統、打標軟體等部件組成。該雷射器具有效率高、壽命長、運行免維護等優點。本機性能穩定，作方便，結構緊湊，廣泛適用於生產加工。

駿創 3W 工業紫外鐳射打標機亮點:

1. 功能特點:
• 採用德國半導體鐳射泵浦，在光諧振腔內進行三倍頻，輸出 355nm 波長的雷射器，具有高電光轉換效率和 TEM00 光束品質。
• 紫外雷射器是一種熱影響面積小的冷光源，其出色的光束品質可產生超高精度的打標效果。
• 採用高速數位振鏡掃描，打標速度快，適用於微切割和鑽孔（取決於材料）。
• 無耗材，運行成本低，節能。
• 模組化設計，易於維護和緊湊的尺寸。
• 軟體可接收DXF、PLT、BMF、AI、JPG等格式，並可自動生成序列號、生產日期、條碼、二維碼，順序自動打標。可與輸送帶配合，實現在線打標。
• 使用者友好的結構設計，方便系統集成和設備維護。
• 功能強大的使用者應用軟體，介面友好，功能齊全，可免費升級。
• 定製品牌零件和出色的全球技術支持服務。
• 該軟體可識別 ai/pit/dxf/dst/svg/nc/jpc/dot 等格式。
• 配備新加坡羅正新博士團隊提供的鐳射芯優化技術和波段攔截技術，確保機器穩定運行。
• 新一代高速數據處理器搭配升級后的正品或定製控制軟體，實現精確生成處理圖形信號和高速即時處理標識控制信號，為高端行業應用樹立新標準。

應用領域:
消費電子、手機零元件、二維碼和標誌的液晶屏雕刻、陶瓷、藍寶石晶片、FPC柔性電路板微鑽孔、切割生物醫學玻璃劃線、電容式觸摸屏ITO蝕刻。

適用材料:
金屬及各種非金屬、陶瓷、藍寶石晶片、玻璃、透光聚合物、脆性材料、塑膠等

（注意：包含鐳射參數、光束參數等的表格在提供的文檔中重複，但為簡潔起見，此處不再翻譯。

君創振鏡激光頭系統技術介紹:

• 該系統使用位置感測器、誤差放大器、功率放大器、位置鑒別器、電流積分器等，以提供雷射器的運行效率。
• 差分光電感測器檢測電機轉子的位置，線性度好、漂移小、解析度高、重複定位精度高。
• 專為負載 10mm 反射鏡而設計，電機總成精度高，結構合理，靜摩擦係數小，零點偏移小，保證了系統良好的動態特性。
• 驅動器具有位置和速度引線檢測功能，顯著提高整個系統的動態回應效率和掃描速度。
• 設計有過載、過流和反接保護，使系統更加可靠。
• 整個系統採用電磁相容優化設計，信噪比高，抗干擾能力強。
• 解決了振鏡電機的溫度漂移、信號干擾和零點漂移等常見問題。

規格:

檢流計原理說明:
檢流計是一種特殊的振蕩電機。其原理是通電的線圈在磁場中產生扭矩。與旋轉電機不同，它的轉子通過電磁場施加恢復扭矩，與轉子偏離平衡位置的角度成正比。當電流通過線圈時，轉子偏轉到電磁轉矩和恢復轉矩相等的某個角度。因此，它不能像普通電機那樣旋轉，而只能偏轉，偏轉角度與電流成正比。

控制電路原理:
當接收到輸入位置信號時，電機將根據電壓和角度的轉換比振蕩到一定角度
